DIN 2502

*All measurements in millimeters (mm)*

PN 16
DN	D1		D5	D	B	K	No. of holes	D2	KG
DN	ISO	DIN	D5	D	B	K	No. of holes	D2	KG
10	-	14.00	14.50	90	14	60	4	14	0.61
	17.20	-	17.70	90	14	60	4	14	0.60
15	-	20.00	21.00	95	14	65	4	14	0.67
	21.30	-	22.00	95	14	65	4	14	0.67
20	-	25.00	26.00	105	16	75	4	14	0.94
	26.90	-	27.60	105	16	75	4	14	0.94
25	-	30.00	31.00	115	16	85	4	14	1.13
	33.70	-	34.40	115	16	85	4	14	1.11
32	-	38.00	39.00	140	16	100	4	18	1.66
	42.40	-	43.10	140	16	100	4	18	1.62
40	-	44.50	45.50	150	16	110	4	18	1.89
	48.30	-	49.00	150	16	110	4	18	1.85
50	-	57.00	58.10	165	18	125	4	18	2.50
	60.30	-	61.10	165	18	125	4	18	2.46
65	76.10	-	77.10	185	18	145	4	18	2.99
80	88.90	-	90.30	200	20	160	8	18	3.61
100	-	108.00	109.60	220	20	180	8	18	4.17
	114.30	-	115.90	220	20	180	8	18	3.99
125	-	133.00	134.80	250	22	210	8	18	5.66
	139.70	-	141.60	250	22	210	8	18	5.41
150	-	159.00	161.10	285	22	240	8	22	6.97
	168.30	-	170.50	285	22	240	8	22	6.55
175	193.70	-	196.10	315	24	270	8	22	8.42
200	219.10	-	221.80	340	24	295	12	22	8.97
250	-	267.00	270.20	405	26	355	12	26	13.29
	273.00	-	276.20	405	26	355	12	26	12.76
300	323.90	-	327.60	460	28	410	12	26	16.60
350	355.60	-	359.70	520	30	470	16	26	24.08
	-	368.00	372.20	520	30	470	16	26	22.39
400	406.40	-	411.00	580	32	525	16	30	30.20
	-	419.00	423.70	580	32	525	16	30	28.11
450	457.00	-	462.30	640	38	585	20	30	41.67
500	508.00	-	513.60	715	38	650	20	33	52.87
600	610.00	-	616.50	840	42	770	20	36	77.58
700	711.00	-	716.00	910	44	840	24	36	77.13
800	813.00	-	818.00	1025	50	950	24	39	106.35
900	914.00	-	920.00	1125	54	1050	28	39	125.39
1000	1016.00	-	1022.00	1255	60	1170	28	42	177.99

DIN 2503

*All measurements in millimeters (mm)*

DN	D1		D5	No. of holes	PN25					PN40
	D1				PN25					PN40
	ISO	DIN			D	B	K	D2	KG	D	B	K	D2	KG
10	-	14.00	14.50	4	90	16	60	14	0.70	90	16	60	14	0.70
	17.20	-	17.70	4	90	16	60	14	0.69	90	16	60	14	0.69
15	-	20.00	21.00	4	95	16	65	14	0.77	95	16	65	14	0.77
	21.30	-	22.00	4	95	16	65	14	0.77	95	16	65	14	0.77
20	-	25.00	26.00	4	105	18	75	14	1.06	105	18	75	14	1.06
	26.90	-	27.60	4	105	18	75	14	1.05	105	18	75	14	1.05
25	-	30.00	31.00	4	115	18	85	14	1.27	115	18	85	14	1.27
	33.70	-	34.40	4	115	18	85	14	1.25	115	18	85	14	1.25
32	-	38.00	39.00	4	140	18	100	18	1.86	140	18	100	18	1.86
	42.40	-	43.10	4	140	18	100	18	1.83	140	18	100	18	1.83
40	-	44.50	45.50	4	150	18	110	18	2.12	150	18	110	18	2.12
	48.30	-	49.00	4	150	18	110	18	2.09	150	18	110	18	2.09
50	-	57.00	58.10	4	165	20	125	18	2.78	165	20	125	18	2.78
	60.30	-	61.10	4	165	20	125	18	2.74	165	20	125	18	2.74
65	76.10	-	77.10	8	185	22	145	18	3.48	185	22	145	18	3.48
80	88.90	-	90.30	8	200	24	160	18	4.33	200	24	160	18	4.33
100	-	108.00	109.60	8	235	24	190	22	5.82	235	24	190	22	5.82
	114.30	-	115.90	8	235	24	190	22	5.61	235	24	190	22	5.61
125	-	133.00	134.80	8	270	26	220	26	7.91	270	26	220	26	7.91
	139.70	-	141.60	8	270	26	220	26	7.60	270	26	220	26	7.60
150	-	159.00	161.10	8	300	28	250	26	10.12	300	28	250	26	10.12
	168.30	-	170.50	8	300	28	250	26	9.58	300	28	250	26	9.58
175	193.70	-	196.10	12	330	28	280	26	10.76	350	32	295	30	14.45
200	219.10	-	221.80	12	360	30	310	26	13.37	375	34	320	30	16.90
250	-	267.00	270.20	12	425	32	370	30	19.10	450	38	385	33	27.28
	273.00	-	276.20	12	425	32	370	30	18.45	450	38	385	33	26.51
300	323.90	-	327.60	16	485	34	430	30	23.79	515	42	450	33	36.38
350	355.60	-	359.70	16	555	38	490	33	37.77	580	46	510	36	52.83
	-	368.00	372.20	16	555	38	490	33	35.63	580	46	510	36	50.24
400	406.40	-	411.00	16	620	40	550	36	48.03	660	50	585	39	74.71
	-	419.00	423.70	16	620	40	550	36	45.41	660	50	585	39	71.44
500	508.00	-	513.60	20	730	44	660	36	65.97	755	52	670	42	86.87
600	610.00	-	616.50	20	845	50	770	39	93.57	890	54	795	48	121.84
700	711.00	-	716.00	24	960	52	875	42	117.53	995	58	900	48	150.93
800	813.00	-	818.00	24	1085	56	990	48	156.34	1140	64	1030	56	219.08
900	914.00	-	920.00	28	1185	62	1090	48	188.57	1250	70	1140	56	271.16
1000	1016.00	-	1022.00	28	1320	68	1210	56	255.79	1360	78	1250	56	344.95

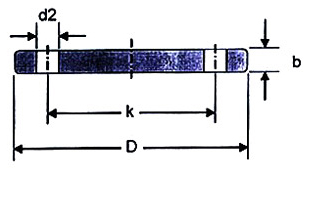

DIN 2527

*All measurements in millimeters (mm)*

PN6							PN10
DIN	No. of holes	D	B	K	D2	KG	D	B	K	D2	KG
10	4	75	12	50	11	0.38	90	14	60	14	0.63
15	4	80	12	55	11	0.44	95	14	65	14	0.71
20	4	90	14	65	11	0.66	105	16	75	14	1.01
25	4	100	14	75	11	0.82	115	16	85	14	1.23
32	4	120	14	90	14	1.18	140	16	100	18	1.81
40	4	130	14	100	14	1.39	150	16	110	18	2.09
50	4	140	14	110	14	1.62	165	18	125	18	2.88
65	4	160	14	130	14	2.14	185	18	145	18	3.65
80	4	190	16	150	48	3.43	200	20	160	18	4.61
100	4	210	16	170	18	4.22	220	20	180	18	5.65
125	8	240	18	200	18	6.10	250	22	210	18	8.13
150	8	265	18	225	18	7.51	285	22	240	22	10.49
175	8	295	20	255	18	10.41	315	24	270	22	14.11
200	8	320	20	280	18	12.31	340	24	295	22	16.53
250	12	375	22	335	18	18.55	395	26	350	22	24.08
300	12	440	22	395	22	25.47	445	26	400	22	30.81
350	12	490	22	445	22	31.78	505	26	460	22	39.64
400	16	540	22	495	22	38.50	565	26	515	26	49.44
500	20	645	24	600	22	60.13	670	28	620	26	75.16
600	20	755	28	705	26	96.07	780	30	725	30	109.20
700	24	860	30	810	26	133.80	895	32	840	30	153.77
800	24	975	32	920	30	183.29	1015	36	950	33	222.86
900	24	1075	36	1020	30	251.70	1115	40	1050	33	299.08
1000	28	1175	42	1120	30	350.98	1230	46	1160	36	418.78

PN16							PN25
DIN	No. of holes	D	B	K	D2	KG	D	B	K	D2	KG
10	4	90	14	60	14	0.63	90	16	60	14	0.72
15	4	95	14	65	14	0.71	95	16	65	14	0.81
20	4	105	16	75	14	1.01	105	18	75	14	1.14
25	4	115	16	85	14	1.23	115	18	85	14	1.38
32	4	140	16	100	18	1.81	140	18	100	18	2.03
40	4	150	16	110	18	2.09	150	18	110	18	2.35
50	4	165	18	125	18	2.88	165	20	125	18	3.20
65	4	185	18	145	18	3.65	185	22	145	18	4.29
80	8	200	20	160	18	4.61	200	24	160	18	5.54
100	8	220	20	180	18	5.65	235	24	190	22	7.60
125	8	250	22	210	18	8.13	270	26	220	26	10.82
150	8	285	22	240	22	10.49	300	28	250	26	14.60
175	8	315	24	270	22	14.11	330	28	280	26	17.40
200	12	340	24	295	22	16.26	360	30	310	26	22.47
250	12	405	26	355	26	24.99	425	32	370	30	33.51
300	12	460	28	410	26	35.13	485	34	430	30	46.29
350	16	520	30	470	26	48.01	555	38	490	33	68.08
400	16	580	32	525	30	83.53	620	40	550	36	89.59
500	20	715	36	650	33	108.63	730	45	660	36	140.66
600	20	780	38	770	36	136.47	845	48	770	39	202.30
700	24	895	40	840	36	189.87	960	50	875	42	271.05
800	24	1015	44	950	39	269.57	1085	54	990	48	373.52
900	28	1115	48	1050	39	355.31	1185	58	1090	48	479.07
1000	28	1230	52	1170	42	469.20	1320	62	1210	56	632.47

PN40							PN64
DIN	No. of holes	D	B	K	D2	KG	B	K	D4	F	D2	KG
10	4	90	16	60	14	0.72	20	70	40	2	14	1.04
15	4	95	16	65	14	0.81	20	75	45	2	14	1.16
20	4	105	18	75	14	1.14	24	100	68	2	18	2.54
25	4	115	18	85	14	1.38	24	110	78	2	22	3.07
32	4	140	18	100	18	2.03	26	125	88	3	22	3.97
40	4	150	18	110	18	2.35	26	135	102	3	22	4.51
50	4	165	20	125	18	3.20	26	160	122	3	22	5.69
65	8	185	22	145	18	4.29	28	170	138	3	22	6.88
80	8	200	24	160	18	5.54	30	200	162	3	26	9.99
100	8	235	24	190	22	7.60	34	240	188	3	30	15.91
125	8	270	26	220	26	10.82	36	280	218	3	33	23.32
150	8	300	28	250	26	14.60	40	310	260	3	33	30.35
175	12	350	32	295	30	22.04	42	345	285	3	36	39.17
200	12	375	34	320	30	27.21	46	400	345	3	38	56.64
250	12	450	38	385	33	44.38	52	460	410	4	36	81.14
300	16	515	42	450	33	64.17	56	525	465	4	39	112.95
350	16	580	46	510	36	89.52	60	585	535	4	42	152.30
400	16	660	50	585	39	126.76	-	-	-	-	-	-
500	20	755	56	670	42	184.63	-	-	-	-	-	-
600	20	890	62	795	48	285.17	-	-	-	-	-	-
700	24	995	64	900	48	368.83	-	-	-	-	-	-
800	24	1140	70	1030	56	528.39	-	-	-	-	-	-
900	28	1250	76	1140	56	690.99	-	-	-	-	-	-
1000	28	1360	84	1250	56	912.42	-	-	-	-	-	-

PN100
DN	D	B	K	D4	F	No. of Holes	D2	KG
10	100	20	70	40	2	4	14	1.04
15	105	20	75	45	2	4	14	1.16
25	140	24	100	68	2	4	18	2.54
32	155	24	110	78	2	4	22	3.07
40	170	26	125	88	3	4	22	3.97
50	195	28	145	102	3	4	26	5.64
65	220	30	170	122	3	8	26	7.43
80	230	32	180	138	3	8	26	8.84
100	265	36	210	162	3	8	30	13.31
125	315	40	250	188	3	8	33	21.30
150	355	44	290	218	3	12	33	29.43
175	385	48	320	260	3	12	33	38.75
200	430	52	360	285	3	12	36	52.66
250	505	60	430	345	3	12	39	85.41
300	585	68	500	410	4	16	42	128.05
350	655	74	560	465	4	16	48	174.53
