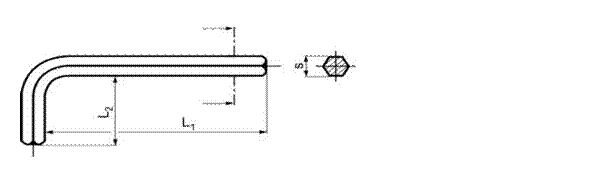

DIN-911 Hexagon Socket Screw Keys Specifications

DIN-911 Hexagon Socket Screw Keys Specifications

DIN-911 Hexagon Socket Screw Keys Specifications

*All measurements in millimeters (mm)*

WAF	for DIN 912	for DIN 913-916	for DIN 7984	for DIN 7991	L 1	L 2
0.7					32	6
0.9					32	10
1.3					40	12
1.5	M1.6-M2	M3	-	-	45	14
2	M2.5	M4	M3	M3	50	16
2.5	M3	M5	M4	M4	56	18
3	M4	M6	M5	M5	63	20
4	M5	M8	M6	M6	70	25
5	M6	M10	M8	M8	80	28
6	M8	M12-M14	-	M10	90	32
7	-	-	M10	-	95	34
8	M10	M16	M12	M12	100	36
9					112	40
10	M12	M18-M20	M14	M14	112	40
12	M14-M16	M22-M24	M16-M18	M16	125	45
14	M18	-	M20-M22	M18-M20	140	56
17	M20-M22	-	M24	M22-M24	160	63
19	M24-M27	-	-	-	180	70
22	M30	-	-	-	200	80
24					224	90
27	M36	-	-	-	250	100
30					280	112
32					315	125
36					355	140

All information is strictly informative
